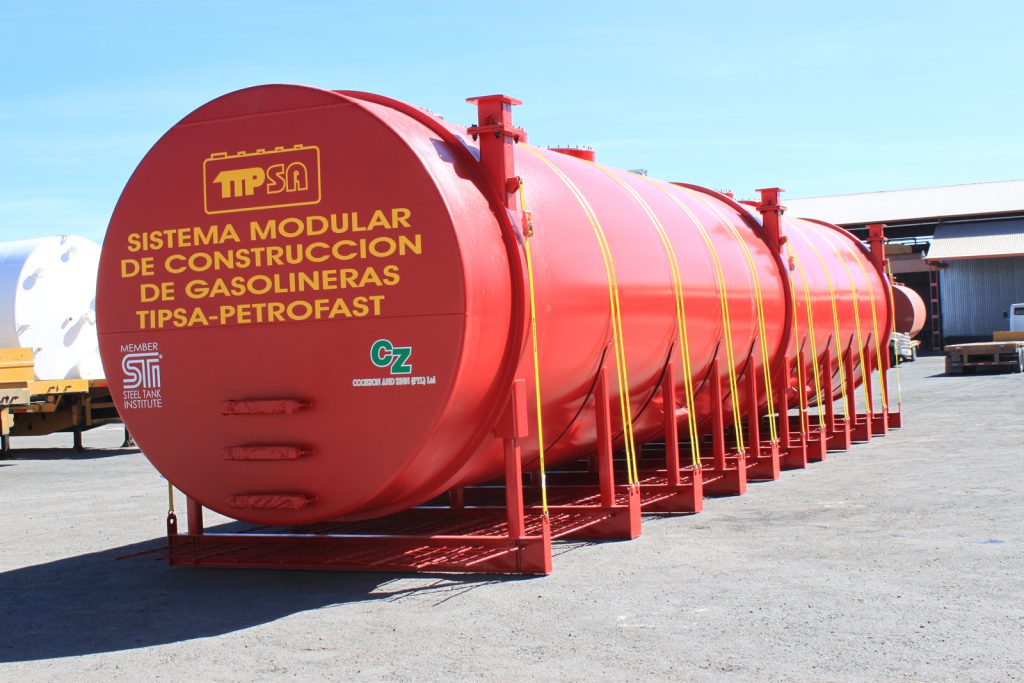

En el proceso de fabricación de los Tanques TIPSA de Doble Pared Acero / Acero / Poliuretano con Protección Catódica hay varios parámetros involucrados: calidad, calidad y calidad. Y es que pensando en que como un tanque de acero no hay dos; hablando de resistencia, duración y compatibilidad con todos los combustibles; en nuestro caso si que lo hay, y uno se encuentra dentro del otro, formando así el tanque más resistente en todos los sentidos.
Ambos tanques están fabricados materiales de la más alta calidad y de acuerdo a la Norma UL58 exigida por PEMEX para tanques subterráneos, ambos tanques se prueban también de acuerdo a lo exigido por dicha norma.
Todas las uniones de ambos tanques llevan ensamble con pestañas (incluyendo las tapas) añadiendo rigidez al cuerpo y originando un ensamble perfecto.
El 100% de las soldaduras de ambos tanques son aplicadas con máquinas semi-computarizadas de arco sumergido (SAW) aplicando doble cordón, lo que a parte de asegurar una penetración total, genera un acabado inmejorable.
Se establece un vacío en el espacio intersticial, el cual estará monitoreado desde el día en que termina su fabricación, hasta el día en que se entrega en su estación de servicio.
TABLA GENERAL DE DIMENSIONES Y CAPACIDADES
MODELO | CAPACIDAD REAL EN LITROS | DIAMETRO EXTERIOR (MTS.) | LONGITUD EXTERIOR (MTS. | PESO TOTAL | PLANO DWG | PLANO PDF | TABLA DE CAPACIDAD |
40AA309 | 41,550 | 3.09 | 5.73 | 5,900 | ; | ; | ; |
40AA340 | 41,650 | 3.40 | 4.64 | 5,950 | ; | ; | ; |
50AA309 | 50,900 | 3.09 | 7.13 | 6,900 | ; | ; | ; |
50AA340 | 51,200 | 3.40 | 5.83 | 7,000 | ; | ; | ; |
60AA309 | 61,900 | 3.09 | 8.50 | 7,900 | ; | ; | ; |
60AA340 | 61,350 | 3.40 | 6.96 | 8,000 | ; | ; | ; |
70AA309 | 71,100 | 3.09 | 9.85 | 8,900 | ; | ; | ; |
70AA340 | 71,400 | 3.40 | 8.15 | 8,950 | ; | ; | ; |
80AA309 | 82,052 | 3.09 | 11.23 | 9,900 | ; | ; | ; |
80AA340 | 81,950 | 3.40 | 9.23 | 9,800 | ; | ; | ; |
90AA309 | 90,800 | 3.09 | 12.65 | 10,980 | ; | ; | ; |
90AA340 | 91,230 | 3.40 | 10.45 | 10,800 | ; | ; | ; |
100AA309 | 101,560 | 3.09 | 14.05 | 13,900 | ; | ; | ; |
100AA340 | 102,000 | 3.40 | 11.53 | 13,150 | ; | ; | ; |
DIV4040AA309 | 84,000 | 3.09 | 11.49 | 9,900 | ; | ; | ; |
DIV4040AA340 | 84,300 | 3.40 | 9.31 | 10,700 | ; | ; | ; |
DIV5040AA309 | 93,200 | 3.09 | 12.89 | 11,880 | ; | ; | ;; |
DIV5040AA340 | 94,100 | 3.40 | 10.50 | 11,700 | ; | ; | ;; |
DIV5050AA309 | 105,000 | 3.09 | 14.29 | 14,800 | ; | ; | ; |
DIV5050AA340 | 104,300 | 3.40 | 11.69 | 14,050 | ; | ; | ; |
DIV6040AA309 | 104,120 | 3.09 | 14.26 | 14,800 | ; | ; | ;; |
DIV6040AA340 | 104,800 | 3.40 | 11.63 | 14,050 | ; | ; | ;; |
